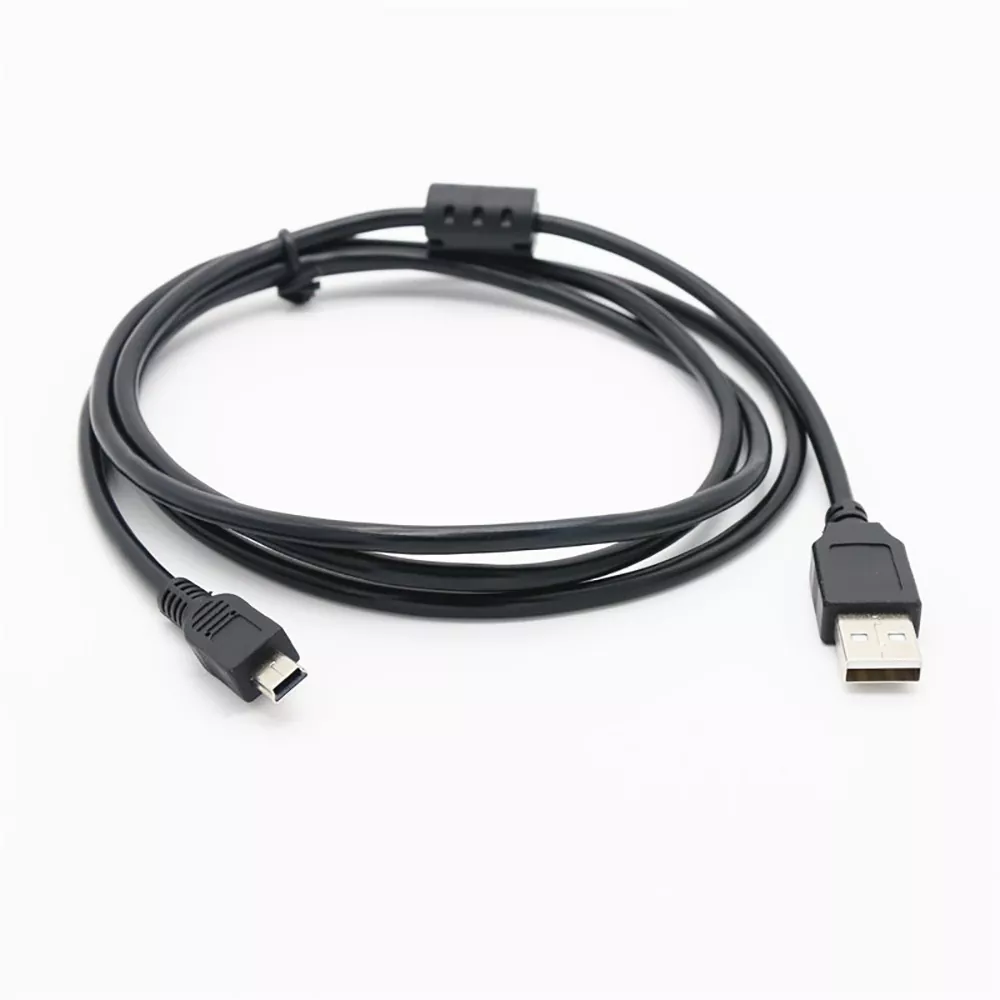

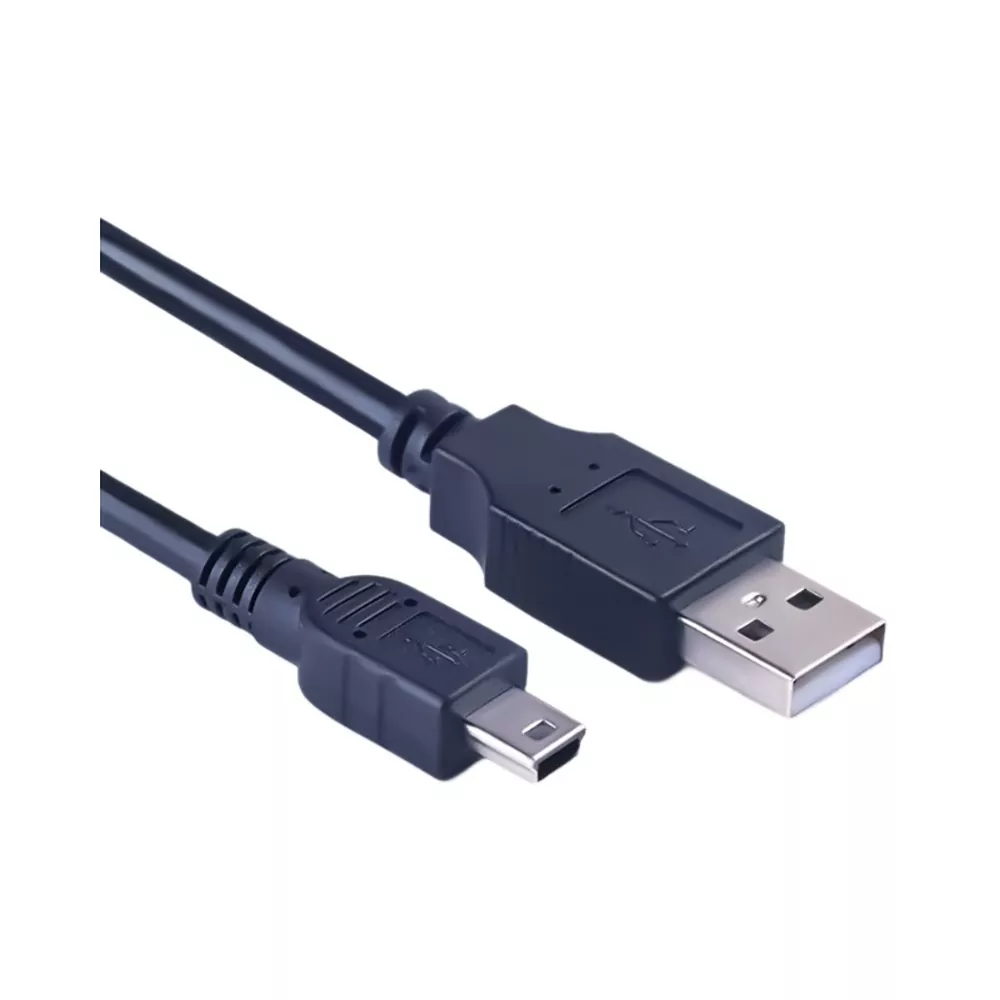

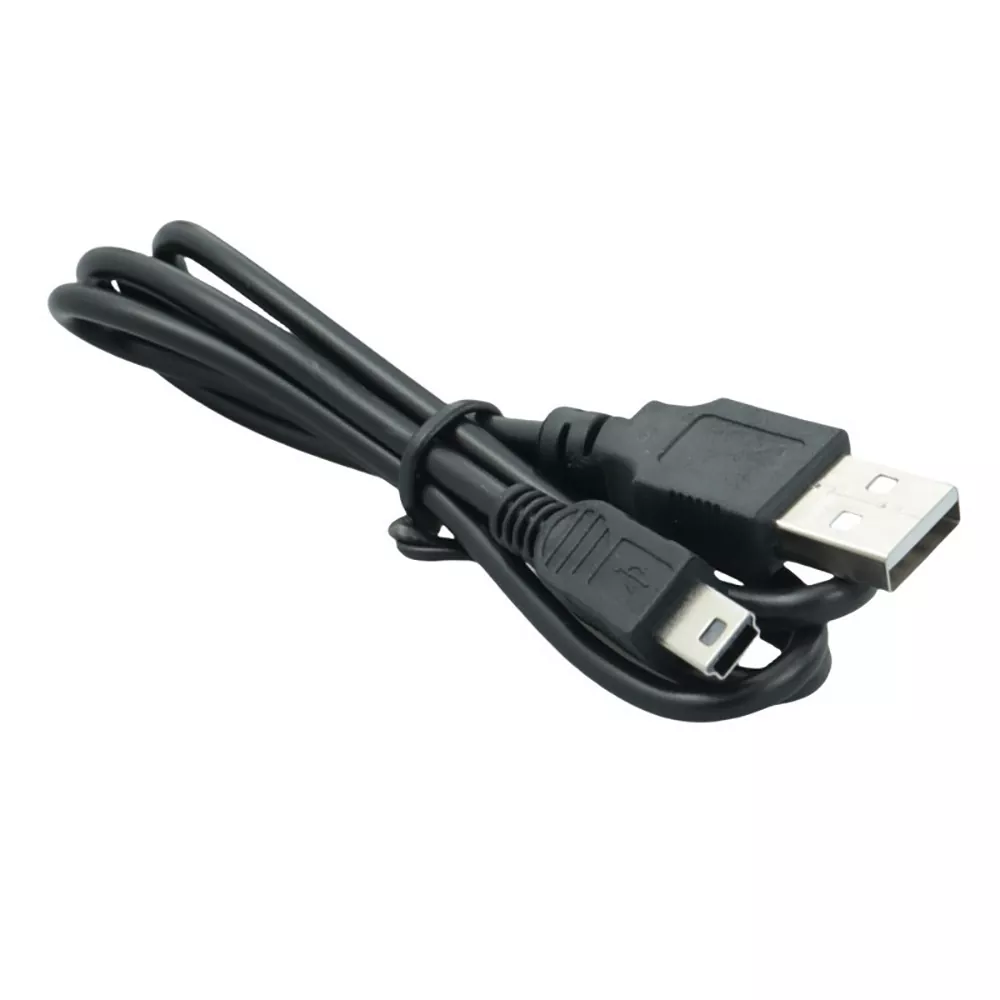

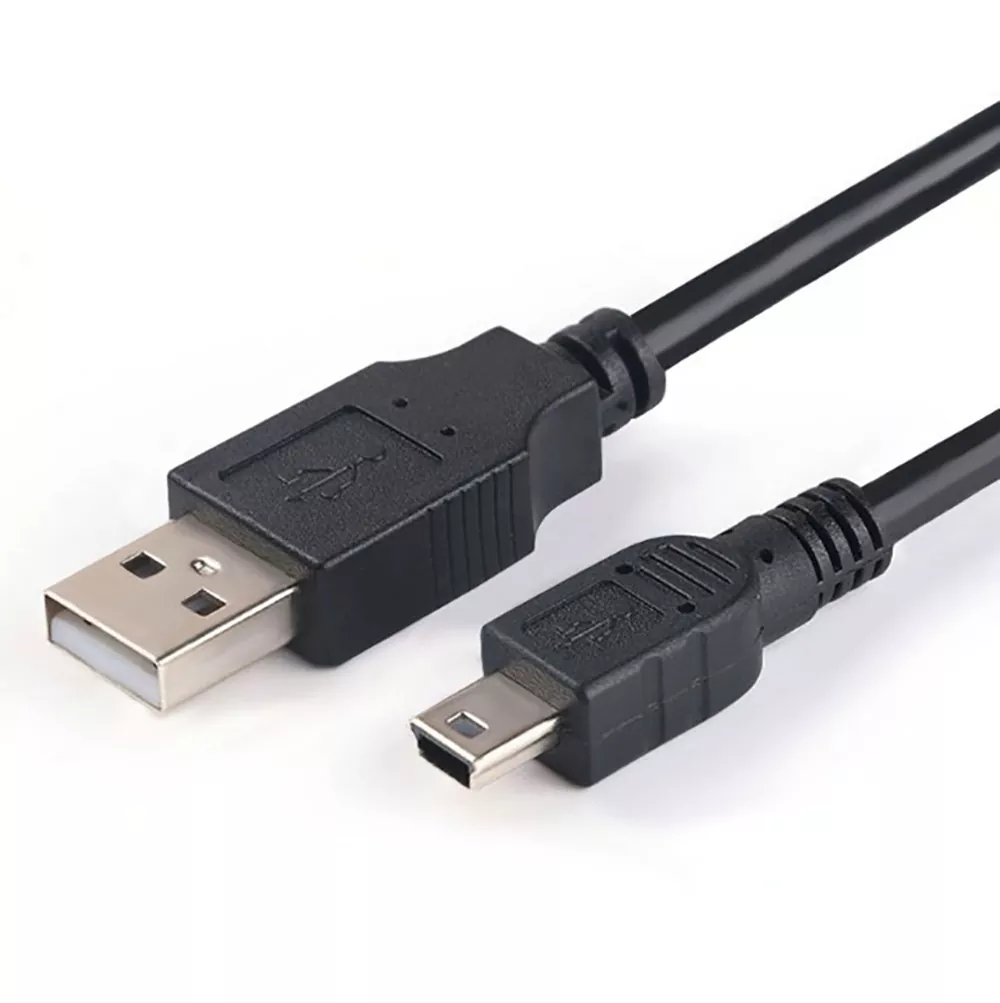

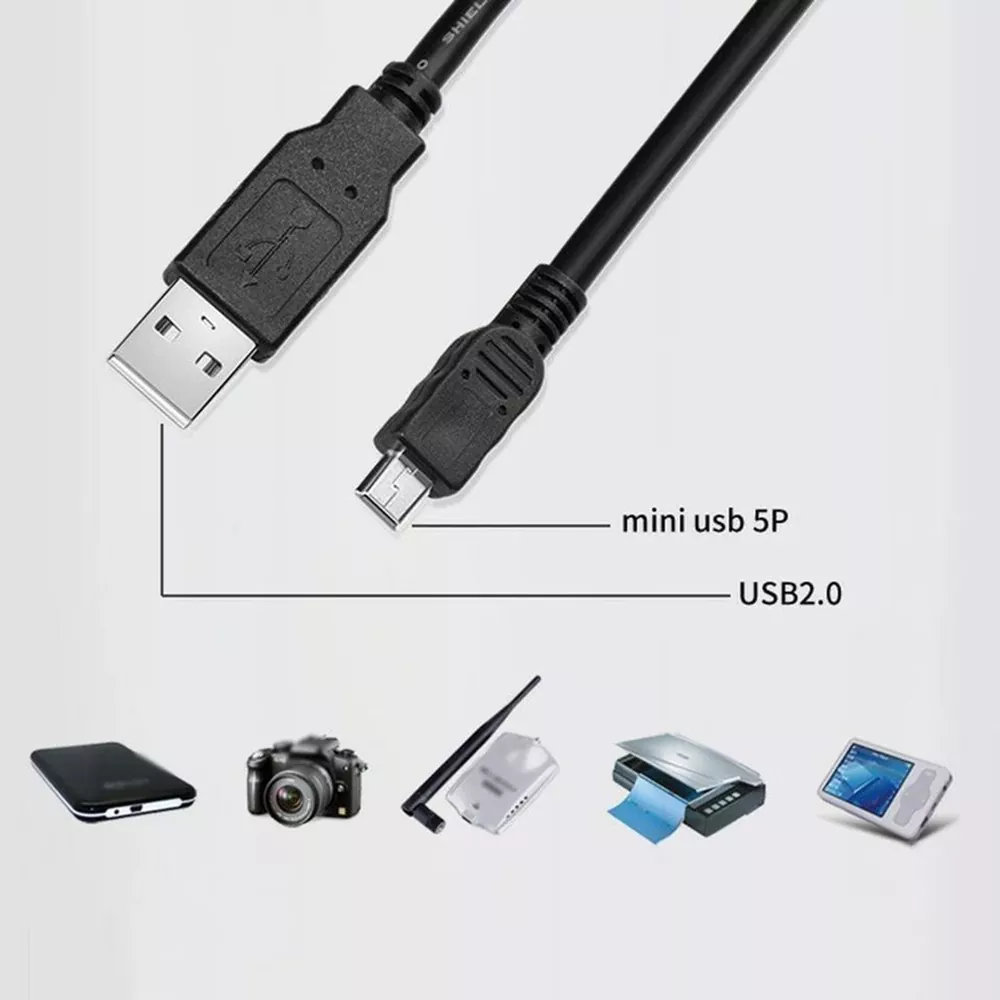

USB 2.0 A(수)-미니 B 케이블

중국 제조업체이자 공급업체인 TLD Electronic은 데이터 동기화 및 충전을 위한 USB 2.0 A Male-Mini B 케이블을 제공합니다. 480Mbps 데이터 전송과 최대 2.4A 전력을 지원하며 OEM 색상과 포장으로 1m~3m 길이로 제공됩니다. RoHS, REACH, UL 인증을 획득하여 다양한 장치에서 안정적인 연결이 가능하도록 설계되었습니다. MOQ는 100개 단위이며 무료 샘플은 5~7일, 대량 리드 타임은 15~20일입니다.

문의 보내기

제품 설명

중국 USB 케이블인 TLD Electronic의 USB 2.0 A Male-Mini B 케이블 제조업체 및 공장은 표준이 필요한 호환 장치용으로 제작되었습니다. USB Type-A - Mini-B(5핀) 연결. 케이블은 주석도금 구리 전력을 사용하며 D+/D- 연선을 특징으로 하는 데이터 컨덕터입니다. 트리플 레이어를 제공합니다. 알루미늄 호일과 48 브레이드 주석 도금 구리 메쉬로 차폐되어 신뢰성이 뛰어납니다. 성능.

제품 사양

매개변수	세부
제품명	USB 2.0 A(수) - 미니 B 케이블 – 데이터 동기화 및 충전 코드
상표	TLD/개인 상표(OEM 환영)
기원	중국 광둥
인증	RoHS 규제, REACH, UL
커넥터 유형	USB Type-A(수) - USB Mini-B(5핀)
길이	1m~3m / 맞춤 길이 가능
데이터 전송률	480Mbps(USB 2.0 고속)
전력 공급	최대 2.4A(표준 USB 버스 전원)
전력 전도체	주석 도금 구리(VBUS 및 접지)
데이터 지휘자	주석도금 구리(D+/D- 연선)
차폐	알루미늄 호일 + 48편조 주석 도금 구리 메쉬
재킷	유연한 PVC – 무광택 검정색 또는 흰색(맞춤형 색상) 가능)
커넥터 쉘	오버몰드 스트레인 릴리프가 있는 니켈 도금 황동
접촉 도금	금빛 플래시 인청동
Mini-B 플러그 프로필	표준 5핀 미니-B
이전 버전과의 호환성	USB 1.1 장치와 완벽하게 호환
작동 온도	-10°C ~ 60°C
포장	Polybag, zip-lock 부대, 물집 카드 또는 관례 소매 상자
리드타임	대량 주문의 경우 15~20일, 5~7의 무료 샘플 일
MOQ	100개 단위; 맞춤형 프로젝트에 유연하게 대응

주요 기능 및 이점

1. 컴팩트한 Mini-B 커넥터 휴대용 장치

USB Mini-B 커넥터는 더 작습니다. 표준 Type-B보다 더 강력하고 Micro-B보다 더 견고합니다. 많은 디지털 매체에 사용됩니다. 카메라, 휴대용 음악 플레이어 및 외장형 하드 드라이브 지난 15년 이상. 이 케이블은 파손되거나 파손된 번들 케이블을 대체합니다. 길을 잃다.

2. 480Mbps 데이터 전송

480Mbps(USB 2.0 고속)에서는 케이블은 일반적인 휴대용 장치 작업 부하를 처리합니다.

카메라 테더링 및 사진 전송: 32GB 메모리 오프로드 12개 미만의 RAW 이미지(각 30MB의 사진 약 1,000장)로 가득 찬 카드 분.

음악 동기화: 10GB 음악 라이브러리 전송(약 2,500개) 노래)를 4분 이내에 소개합니다.

외장 드라이브 백업: 5GB 문서 폴더를 복사하고 2분 안에 미디어를 휴대용 하드 드라이브로 변환할 수 있습니다.

3. 동시 동기화 및 충전

케이블은 두 가지 전원(VBUS)을 모두 전달합니다. 및 데이터(D+/D-)를 지원하므로 동기화와 충전을 동시에 할 수 있습니다. 이것은 유용하다 대상:

카메라 테더링: 라이브 뷰를 위해 DSLR을 노트북에 연결 카메라 배터리를 충전한 상태에서 촬영합니다.

GPS 내비게이션: Garmin이 충전되는 동안 지도를 업데이트합니다. 차에서든 책상에서든.

음악 플레이어: 장치가 충전되는 동안 재생 목록 동기화 밤새.

현장 데이터 수집: 작업 중에 디지털 레코더에 전원을 공급하십시오. 긴 인터뷰나 녹음 세션.

4. 내구성 있는 구조

Mini-B 케이블은 종종 휴대됩니다. 카메라 가방, 배낭, 글로브 컴파트먼트. 이 케이블은 일상용으로 제작되었습니다. 사용:

각 커넥터에서 25mm 연장되는 오버몰드 스트레인 릴리프

니켈 도금 황동 커넥터 쉘

금 플래시 인청동 접점

기계식으로 확인된 5,000회 이상의 삽입/제거 주기 테스트

유연한 PVC 재킷은 꼬임과 마모에 강함

5. 호일 + 브레이드 차폐

휴대용 장치는 근처에서 자주 사용됩니다. 무선 간섭. 포일 + 편조 차폐는 EMI/RFI 거부 기능을 제공합니다. 방지하는 데 도움:

전송 중 손상된 이미지 파일

음악 동기화 중 오디오 결함

외부 드라이브의 백업 중단

스튜디오 촬영 시 불안정한 테더링 연결

6. 범용 호환성

Mini-B 포트는 10년 넘게 휴대용 장치를 사용하고 있습니다. 이 케이블은 다음과 호환됩니다:

디지털 카메라: Canon EOS(Rebel, 5D, 6D, 7D 시리즈), Nikon DSLR(D3xxx, D5xxx, D7xxx, D8xx 시리즈), Sony Alpha(구형 모델), Pentax, Olympus, Fujifilm X 시리즈(구형 모델), Panasonic Lumix(구형)

휴대용 음악: iPod classic, iPod nano(이전 세대), SanDisk Sansa, Sony Walkman(디지털), Creative Zen, Zune

외부 저장 장치: WD, Seagate의 2.5인치 휴대용 HDD, 도시바, 히타치, 삼성(2018년 이전 모델)

GPS 및 내비게이션: Garmin 핸드헬드(GPSMAP, eTrex 시리즈), TomTom 자동차 GPS

음성 녹음기 및 오디오: Zoom H 시리즈(H4n, H5, H6), Tascam DR 시리즈, Sony ICD 시리즈

기타: 구형 Kindle e-리더, 대시캠, 베이비 모니터, 디지털 현미경, 휴대용 프로젝터, MIDI 키보드, DIY 전자제품 보드(Mini-B가 포함된 Arduino)

7. 이전 버전과 호환 가능

USB 3.0 포트와 함께 작동(작동 2.0 속도) 및 USB 1.1 포트. 혼합 장치 환경을 위한 케이블 1개.

응용 시나리오

사진 스튜디오 및 야외 촬영: DSLR을 실시간 미리보기, RAW 파일 전송, 카메라 배터리 유지를 위한 노트북 청구되었습니다.

여행 및 모험: 여분의 Mini-B 케이블을 휴대하세요. 카메라, GPS 및 휴대용 드라이브.

음악 및 오디오 제작: 음악 라이브러리 동기화, 전송 현장 녹음을 하고 휴대용 레코더를 편집 워크스테이션에 연결합니다.

가정 및 사무실 백업: 휴대용 외부 드라이브를 연결하여 정기적인 파일 백업을 위한 데스크탑 PC.

교육 및 현장 연구: 데이터 로거와 함께 사용, 휴대용 GPS 및 휴대용 기기.

소매 및 전자상거래: 대용량 카메라 액세서리 상점, 전자 제품 소매점 및 온라인 판매자.

DIY 및 전자제품: Arduino, Raspberry Pi 연결(이전 버전) 모델) 및 프로그래밍 및 디버깅을 위한 개발 보드.

기술 건설

Mini-B 5핀 구성

5핀 Mini-B에는 VBUS가 포함되어 있습니다. (전원), D+/D-(데이터 쌍) 및 접지. 금 플래시 인청동 접점 최소 삽입 정격은 5,000사이클입니다.

D+/D- 차동 쌍

데이터 라인이 촘촘하게 꼬여있습니다. (인치당 6-8 트위스트) 누화를 최소화하고 신호 무결성을 유지합니다. 480Mbps.

28AWG 전력 도체

28AWG 주석 도금 구리 도체 낮은 저항 전력 경로(피트당 약 0.06Ω)를 제공합니다. 전압 드롭은 2.4A에서 0.2V 미만으로 유지됩니다.

호일 + 브레이드 차폐

알루미늄 호일은 100% 제공 고주파 EMI에 대한 커버리지. 48개의 브레이드 주석 도금 구리 메쉬가 추가됩니다. 기계적 강도 및 저주파 소음 제거.

100% 자동화된 테스트

모든 케이블은 다음을 겪습니다.

연속성(핀 5개 모두)

단락 절연

Hi-Pot 절연(300V DC, >10MΩ)

저항(VBUS 및 접지)

USB 호스트와의 기능적 핸드셰이크

품질 보증

TLD는 ISO-9001:2015에 따라 운영됩니다. 인증된 품질 관리.

품질 체크포인트	방법	수락 기준
들어오는 재료 QC	비주얼 + 게이지 + 저항력	도체 AWG, 차폐 범위, 도금
인라인 납땜 검사	자동 광학 검사(AOI)	100% 결함 없는 조인트
100% 전기 테스트	자동 테스터(ATE)	연속성, 절연성, Hi-Pot
저항 테스트	마이크로 저항계(시프트 샘플)	VBUS < 0.15Ω, GND < 0.15Ω
삽입/탈출력	포스 게이지(시프트 샘플)	0.5~2.0kgf(USB-IF 사양)
굴곡 지구력	플렉스 테스터(시프트 샘플)	180°에서 8,000사이클 – 전기적 고장 없음
실제 장치 검증	매일 - 카메라 테더링, 드라이브 복사 테스트	안정적인 연결, 오류 없는 전송
육안검사	100% 단위	긁힘, 정렬 불량 또는 몰딩 플래시 없음

TLD를 선택하는 이유

2008년에 설립된 TLD는 12,000m² 규모의 200명 이상의 직원을 보유한 ISO-9001 인증 제조업체, 공급업체 및 수출업체 15명의 사내 R&D 엔지니어가 있습니다. 동관 시설은 완전히 자동화되었습니다. 생산 라인 - 절단, 스트리핑, 납땜, 오버몰딩 및 테스트.

TLD는 다음을 포함한 글로벌 브랜드를 공급합니다. ZTE, Skyworth, Hisense 및 도매 유통업체, 카메라/오디오 55개국의 소매업체와 전자상거래 판매자.

TLD가 제공하는 것:

도매 및 대량 주문에 대한 공장 직접 가격

맞춤형 길이(3피트, 6피트, 10피트), 색상(검정색, 흰색, 파란색, 빨간색), 커넥터 라벨링 및 소매 포장

개인 라벨링, 맞춤형 블리스터 카드 및 전체 소매 상자

5~7일 이내에 자격을 갖춘 구매자를 위한 무료 샘플

신속한 배송을 위한 표준 모델 재고 보유

24개월 동안 98.5% 정시 납품 기록

전담 계정 관리자 및 기술 지원

고객 평가

ProPhoto 소모품(미국): “우리는 번들로 제공합니다. 카메라 테더 및 액세서리가 포함된 TLD의 Mini-B 케이블. 사진가들은 다음과 같습니다 제작 품질 - 촬영 도중에 실패하는 허술한 케이블이 더 이상 없습니다. 저희가 주문했어요 5,000개가 넘고 반품률은 거의 0입니다.”

FAQ

Q1: Mini-B를 사용하는 장치는 무엇입니까? 커넥터?

A: Mini-B 커넥터는 널리 사용되었습니다. 디지털 카메라(Canon/Nikon/Sony DSLR), 휴대용 음악 플레이어(iPod)에 사용됩니다. 클래식/나노, SanDisk), 외장 2.5인치 하드 드라이브, GPS 핸드헬드, 디지털 음성 녹음기 및 기타 휴대용 가전 제품 2000년대 중반부터 2010년대 후반. 장치에 작은 사다리꼴 USB 포트가 있는 경우 (아래쪽이 더 넓음) Mini-B일 가능성이 높습니다.

Q2: 이것은 Micro-B와 같은 것인가요? 케이블?

A: 아니요. Mini-B와 Micro-B는 다른 커넥터. Mini-B는 더 넓고 두꺼워졌습니다(약 10.6mm × 7.5mm). Micro-B는 더 좁고 평평합니다. 그것들은 서로 바꿔 사용할 수 없습니다. 이 케이블은 Mini-B 포트용으로 특별히 제작되었습니다.

Q3: 이 케이블이 내 제품과 함께 작동합니까? 테더링을 위해 Canon 또는 Nikon DSLR이 필요합니까?

답: 그렇습니다. 캐논 EOS 시리즈(Rebel, 5D, 6D, 7D 등) 및 Mini-B 포트가 있는 Nikon DSLR(D3xxx, D5xxx, D7xxx, D8xx 등) 작동합니다. 파일 전송, 라이브뷰 테더링, 충전 등에 사용할 수 있습니다. (카메라 설정에 따라 다름)
